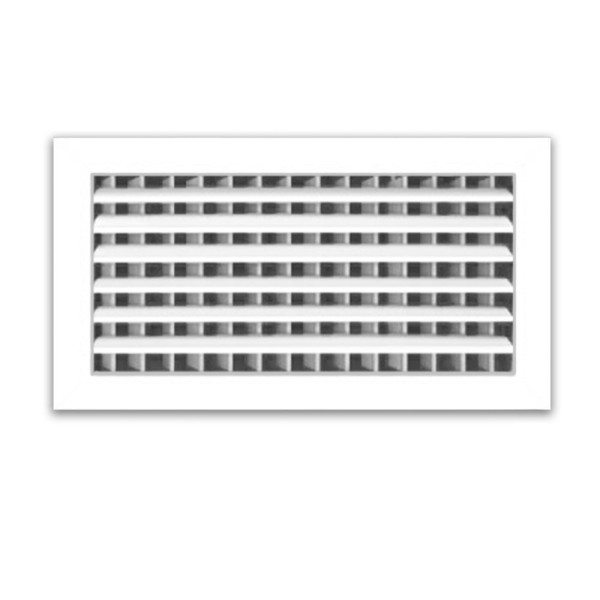

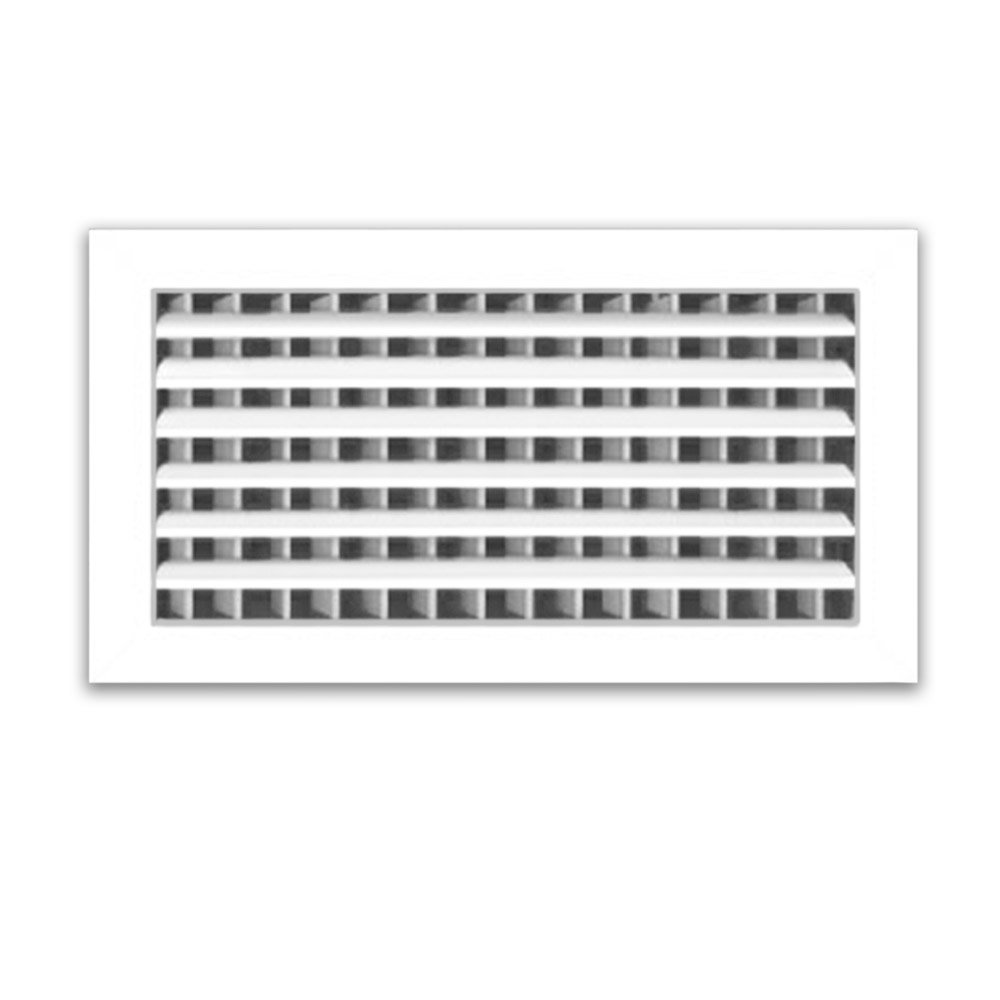

Приточные вентиляционные решетки MADEL серии CTM

Вентиляционные решетки СTМ с двойным рядом подвижных пластин производятся в Испании. Предназначены для использования в системах кондиционирования, вентиляции и отопления. Решетки устанавливают в стенах или подвесных потолках. Угол отклонения пластин можно изменять, благодаря чему обеспечивается возможность регулирования количества воздуха, высоты и ширины воздушного потока.

Классификация:

• СТМ Вентиляционные решетки с двойным рядом подвижных пластин, первый ряд – пластины параллельны длине L, второй ряд – пластины параллельны высоте Н.
• СМТ Вентиляционные решетки с двойным рядом подвижных пластин, первый ряд – пластины параллельны высоте Н, второй ряд – пластины параллельны длине L.

Материал:

• СТМ-AN Алюминиевые решетки.
• СТМ-N Стальные решетки. Все решетки имеют уплотнение с задней стороны рамы решетки, обеспечивающей воздухонепроницаемость по периметру рамы с потолком, стеной, воздуховодом.

Дополнительные элементы:

• SP Регулировка объема воздуха (демпфер), пластины вращаются в противоположных направлениях.Для регулирования углового положения пластин предназначен балансировочный винт с удобным доступом, расположенный внутри контура решетки. Пластины выполнены из алюминиевого проката.
• SP М-Регулировка объема воздуха, ручка регулирования находится снаружи.
• FD Откидной демпфер, выполнен из оцинкованной стали с черным эмалевым покрытием.
