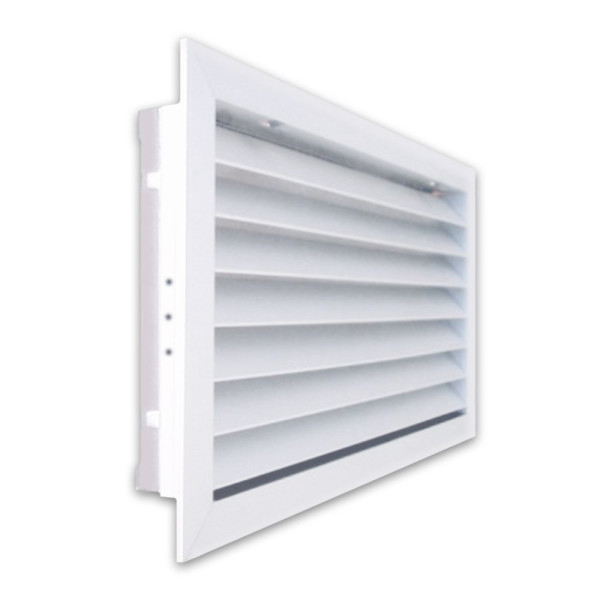

Вытяжные вентиляционные решетки MADEL серии DMT-FY

Вытяжные решетки DМT-FY предназначены для использования в вытяжных каналах для оттока холодного или горячего воздуха.

Предназначены для настенного монтажа.

Классификация:

• DMT-FY Решетки с горизонтальными пластинами, закрепленными под углом 45° с фильтром (класс очистки G 3).
• ЕMT-FY Решетки с вертикальными пластинами, закрепленными под углом 45° с фильтром (класс очистки G 3).

Материал:

• Решетки изготовлены из алюминия. Все решетки имеют уплотнение с задней стороны рамы решетки, обеспечивающей воздухонепроницаемость по периметру рамы с потолком, стеной, воздуховодом.

Дополнительные элементы:

CM Монтажная рама, выполнена из стали ( состоит из 4-х элементов ).

PLRX Пленум–бокс с верхним круглым подсоединением, выполнен из гальванизированной стали.

…..- R Пленум–бокс с верхним круглым подсоединением ( c заслонкой ), выполнен из гальванизированной стали.

…../ L / Пленум–бокс с боковым круглым подсоединением,

.../ AIS / Пленум–бокс с теплозвуковой изоляцией из вспененного материала, имеющего коэффициент теплопроводности 0,04 w / mk. Этот материалсоответствует требованиям следующих технических условий на огнестойкость :

• UNE 23-727 M 2.
• NFP 92-501 M 2.
• DIN 4102 M 2.

Отделочные покрытия:

• АА Анодированный алюминий.
• М9016 Покрытие лаком белого цвета.
