Проектування та монтаж систем вентиляції, кондиціювання, опалення, водопостачання, каналізації, диспетчеризації у приватному житловому будинку

Наша компанія обладнала приватний будинок системами вентиляції, кондиціювання, опалення, водопостачання, каналізації та диспетчеризації. Клієнт звернувся до нас за рекомендацією дизайнера інтер'єру, з яким ми зробили багато об'єктів. Залишилися задоволені і клієнти, і дизайнер, тож ми продовжуємо співпрацю.

Об'єкт

Двоповерховий житловий будинок в Київській області.

Площа

544 м².

Поставлені завдання

• Створити в будинку комфортний для проживання мікроклімат.
• Забезпечити водопостачання.

Рішення

Ми із замовником відмовилися від ідеї кондиціювання за допомогою фреонової мультисистеми, оскільки вже було заплановано охолодження та обігрів тепловими насосами. Холодоагентом у такій системі кондиціювання виступає вода.

У замовника вже був проект ОВ та ВК, написаний іншою організацією. Нам довелося його доопрацювати згідно з вимогами до об'єктів категорії А. І якщо в розділі опалення ми тільки внесли необхідні корективи, розділи вентиляції та кондиціювання переписали повністю.

Встановлене обладнання

Відповідно до нашого проекту, ми встановили припливно-витяжну вентиляцію з рекуперацією тепла, допоміжну витяжну вентиляцію в санвузлах, індивідуальну витяжну систему для гаража. Обладнали топкову, змонтували системи кондиціювання повітря, опалення, водопостачання, каналізації та диспетчеризації.

На цьому об'єкті нами встановлено обладнання та комплектуючі світових виробників Wilo, Flamco, Belimo, Rehau, Buderus, Siemens та інших:

• Припливно-витяжна установка із рекуперацією тепла.
• Мережа повітроводів із VAV клапанами TROX.
• Щілинні дифузори прихованого типу ALSP фірми TROX.
• 3 теплові насоси повітря-вода Daikin Alterma.
• Фанкойли HyFlex Geko канального типу німецького виробника Flakt Group.
• 2 резервні газові водонагрівальні настінні котла Buderus.
• Система очищення та пом'якшення води.
• Сепаратор бруду та повітря.
• 2 баки-акумулятори.
• •Тепла підлога.

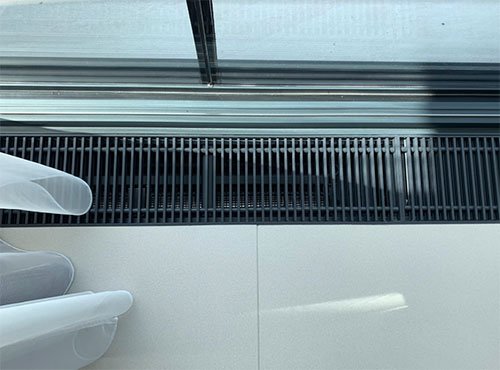

• Конвектор Kampmann.
• Насосні групи.

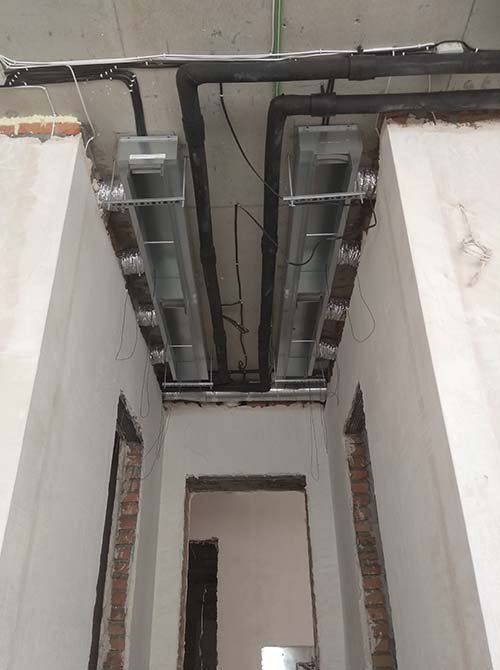

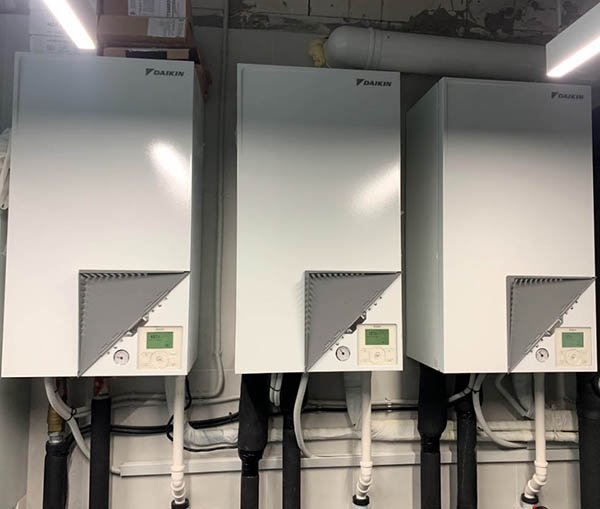

Зовнішні блоки теплових насосів розташовані на покрівлі будівлі. Внутрішні блоки знаходяться в топковій, і через теплообмінник охолоджують воду, що накопичується в буферній ємності, що служить гідравлічним роздільником. І потім трубами прямує до фанкойлів канального типу, які ми встановили за підшивною стелею в коридорах, санвузлах і гардеробних. Від фанкойлів охолоджене повітря надходить по повітроводам в пленум-бокси, і через щілинні дифузори подається безпосередньо в приміщення.

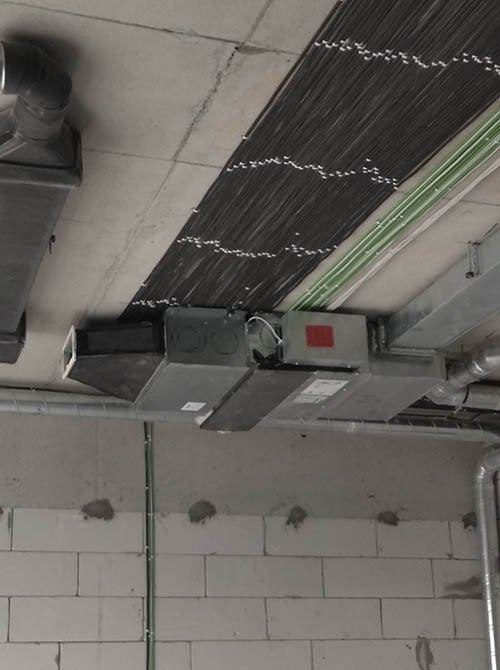

Канальний фанкойл сам по собі є досить шумним агрегатом, а оскільки більшість із них знаходиться поряд зі спальнями, нам довелося підібрати найтихіші на ринку, але потужні, з тиском до 80 Па. Ми правильно підібрали їхню потужність, щоб вони забезпечували необхідну кількість холоду. Наш вибір було зупинено на фанкойлах Flakt Group.

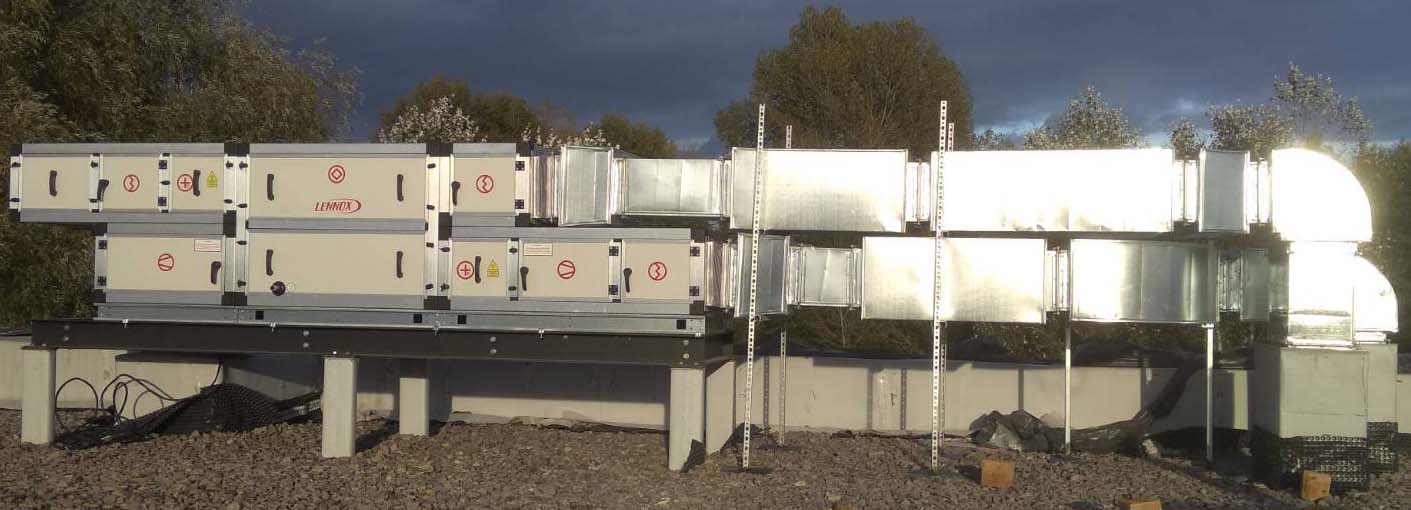

Вентиляційна машина встановлена на покрівлі. Від неї по всьому будинку розходиться мережа повітроводів, якими подається підготовлене повітря, і через припливні дифузори потрапляє в приміщення. Відпрацьоване повітря забирається через витяжні дифузори і видаляється назовні.

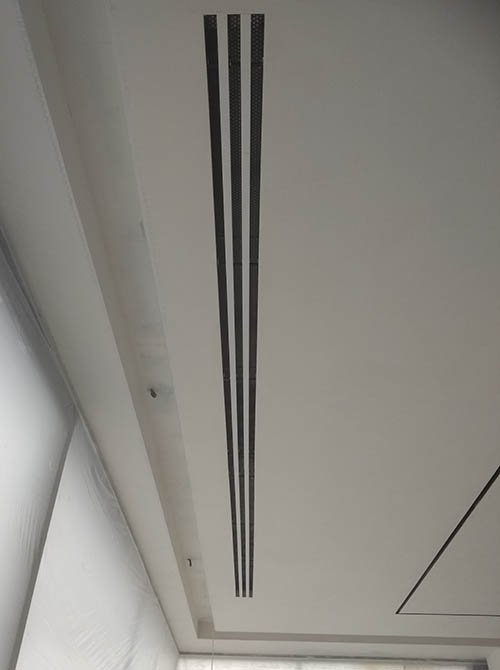

Рівномірний і правильний розподіл повітря реалізували за допомогою щілинних дифузорів ALSP фірми TROX. Вся мережа повітроводів для будинку була розмежована VAV клапанами змінної витрати повітря на зони, щоб керувати вентиляцією індивідуально в кожній з них.

Для того щоб забезпечити правильний алгоритм роботи вентиляції та опалення, ми розробили програму автоматизації та диспетчеризації, і відповідно до неї грамотно зібрали автоматику. В результаті складні системи опалення, вентиляції та кондиціювання в цьому будинку працюють коректно, і керуються через мобільний додаток. Наприклад, зі смартфона можна зупиняти та відновлювати вентилювання окремих зон будинку чи всього поверху.

Топкова

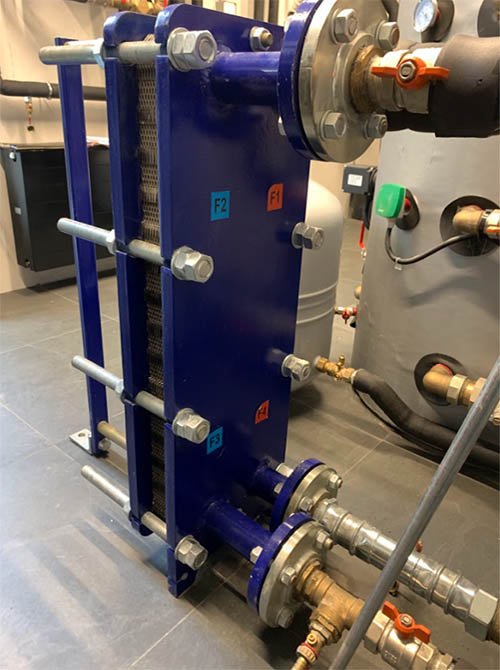

Серце інженерних систем цього будинку – топкова. А серце топкової – внутрішні блоки теплових насосів. Від них через теплообмінник нагрівається або охолоджується вода в буферних ємностях, і завдяки роботі триходових клапанів направляється по відповідних трубах до споживачів: фанкойлів або до радіаторів опалення та теплих підлог. У топковій знаходяться:

1. Вузол введення води до будинку.
2. Щит автоматики свердловини.
3. Автоматика вентиляції.
4. Водопідготовка: сольовий бак, дві колони, ультрафіолетовий знезаражувач. Фактично це установка, що фільтрує, очищає вхідний потік води.
5. Насоси рециркуляції гарячої води.
6. Гребінки холодної та гарячої води.
7. Теплові насоси. Від першого теплового насоса теплоносій по трубах надходить у буферну ємність, з якої розподіляється на теплообмінник гарячого водопостачання та насосний вузол теплих підлог другого поверху.
8. Два інші теплові насоси працюють на опалення або на охолодження. Команда про зміну режиму роботи, наприклад, з обігріву на охолодження, подається через програму з керуючого гаджета або щита управління. За допомогою триходового клапана за необхідності, за командою, до них можна підключити перший тепловий насос.

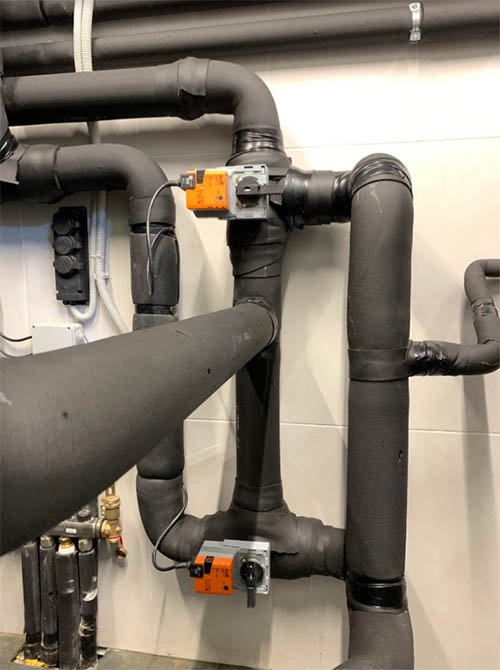

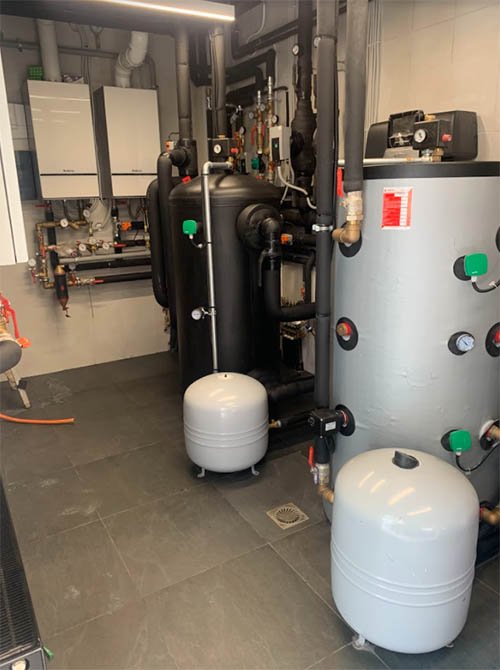

9. Буферна ємність. Вона відповідає за тепло і холод. Під час опалювального сезону в ній акумулюється теплоносій, влітку – холодоносій. На вході та виході з неї встановлені триходові клапани, які забезпечують реверс потоку, теж за командою. Саме завдяки цим клапанам змінюється напрям тепло- і холодоносія, таким чином буферна ємність з теплової перетворюється на охолоджувальну, і навпаки.
10. Колектори теплої підлоги, колектори конвекторів.
11. Насосні групи. Вони перекачують тепло- і холодоносій на конвектори та фанкойли відповідно.
12. Два резервні газові котли Buderus. Вони можуть повністю забезпечити гаряче водопостачання та опалення у всіх приміщеннях.
13. Автоматика керування газовими котлами.
14. Один газовий котел може перемикатися за допомогою триходового клапана та працювати також на нагрівання буфера, який відповідає за теплу підлогу другого поверху та за теплообмінник гарячого водопостачання.
15. Щит автоматики та керування, через який можна керувати насосами, та відстежувати коректність роботи всієї системи. При виході з ладу будь-якої частини обладнання на ньому висвітлюється помилка. Також повідомлення про помилку надходить у додаток, встановлений на планшеті або смартфоні.
16. На всіх стояках водопостачання встановлені сервоприводи, які перекривають подачу води системою Аквастоп. Якщо в одній з ванних кімнат, санвузлів, кухні або пральні станеться витік води на підлогу, то датчики відреагують, і сервоприводи перекриють її подачу на стояк.
17. На всіх магістралях опалення стоять фільтри – сепаратори повітря та шламоуловлювачі. Вони захищають обладнання від включень сміття та повітряних пробок.
18. Парогенератор для хамаму.

Особливості монтажу

Організація, яка проектувала опалення, вентиляцію та кондиціювання, не займається монтажем. Тому в проекті не було враховано багато нюансів, з якими ми зіткнулися під час монтажних робіт, і змушені були вносити коригування.

Наприклад, у коридорі другого поверху повинні розташовуватися 2 гребінки: одна відповідає за теплу підлогу, інша – за радіатори, сушарки для рушників і внутрішньопідлогові конвектори. За проектом їх потрібно було встановити у нижній частині стіни, поблизу підлоги. Але тоді був би помітний контур дверцят люка обслуговування, що зіпсувало б зовнішній вигляд інтер'єру. Що ми зробили: підняли гребінки на висоту одного метра, щоб їх можна було закрити картинами. Знімаємо картину і отримуємо доступ до гребінки для її обслуговування.

Так часто буває, коли організація займається лише проектуванням, у проекті не враховуються фізичні параметри обладнання, а саме: кути повороту, напрямок потоку, місця встановлення сервоприводів. Це призводить до нестиковок під час монтажу, і як наслідок, до втрати часу та додаткових матеріальних витрат. Тут були помилки в проектуванні гідрострілки та кількох триходових клапанів. Для того щоб правильно їх змонтувати, нам довелося встановлювати це обладнання як би в дзеркальному відображенні – тільки так можна було дотриматися правильного напрямку потоку.

І багато подібних рішень приймалося на місці вже в процесі монтажних робіт. А з нашою компанією ви заздалегідь застраховані від таких прорахунків, тому що ми проектно-монтажна організація. Ми – практики. Тому за нашими проектами будь-які інженерні системи збираються просто, як конструктор, без доопрацювань та додаткових витрат на переробки.

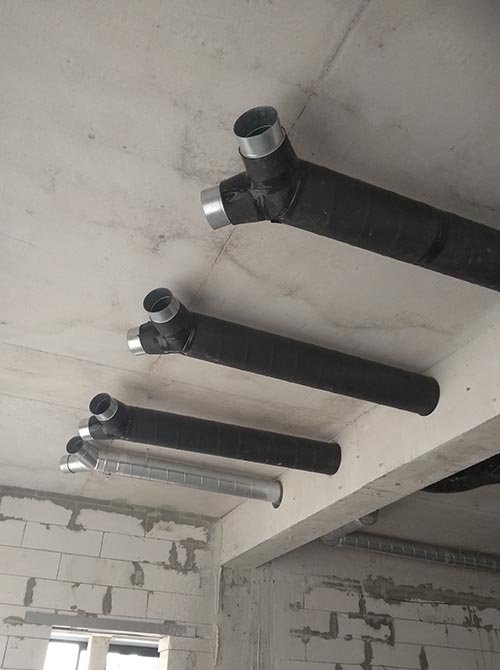

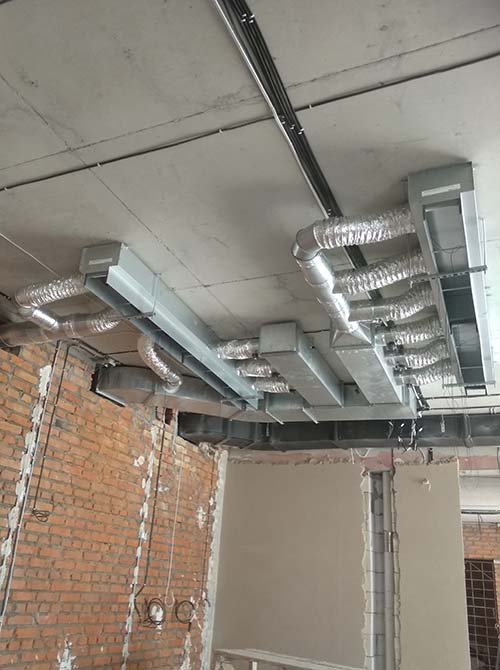

Були й інші проблеми. Повітропроводи довелося прокладати між балками перекриттів і при цьому мінімізувати опуск стель. Тому перетини повітроводів, труб, комунікацій зводили до мінімуму. І в невеликому міжстельовому просторі зуміли розмістити специфічні пленум-бокси.

У головній спальні потрібно було організувати подачу охолодженого повітря через вмонтований у стіну щілинний дифузор, хоча він призначений для подачі повітря зі стелі. При цьому повітряний потік мав долати відстань 6 метрів і доходити до вікна, щоб погасити всі теплопритоки, оскільки ця кімната розташована на сонячному боці будинку.

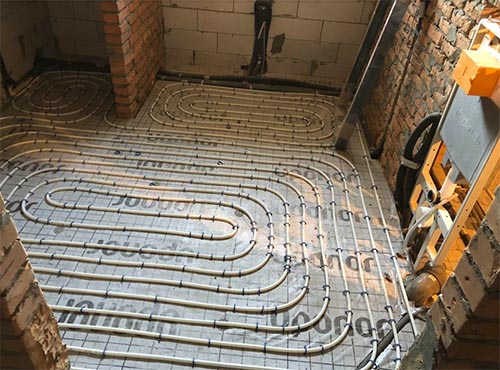

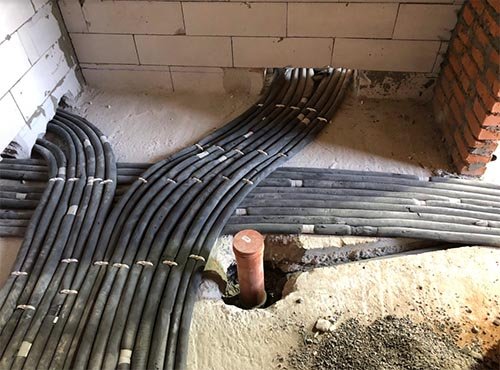

Була дуже маленька висота стяжки, в якій довелося розміщувати труби теплої підлоги, каналізації, холодного та гарячого водопостачання. Ці роботи з розкладання труб наші сантехніки провели просто з ювелірною точністю.

У результаті нам вдалося змонтувати все обладнання так, щоб задовольнити побажання замовника та дизайнера, і в той же час дотриматися правильності інженерних рішень. Тому що ми завжди знаходимо компроміс та оптимальну концепцію для реалізації нестандартних дизайнерських завдань та інших складнощів на будь-якому об'єкті. І грамотно її втілюємо.

Який результат отримав замовник

1. Енергоефективний будинок.
2. Системи вентиляції, кондиціювання, опалення, водопостачання, каналізації та диспетчеризації, виконані під ключ однією компанією, яка несе гарантійні зобов'язання за техніку та монтаж.
3. Високоефективне, надійне обладнання топових європейських виробників, яке прослужить довгі роки.

Скільки часу зайняли всі роботи

Проектування вентиляції та кондиціювання – 2 місяці.

Монтаж всіх систем могли виконати за 4 місяці, але змушені були співвідносити свою роботу з суміжниками, внаслідок чого термін збільшився до одного року.

Що далі

Цей об'єкт, як і кожен наш об'єкт, після пуско-налагодження ми беремо на гарантійне, післягарантійне та сервісне обслуговування.

Автор проекту

Андрій Харланов.
