Установка систем вентиляції та кондиціонування повітря в пентхаусі в Києві

Наша компанія обладнала системами вентиляції та кондиціонування пентхаус, який знаходиться у висотному будинку в місті Києві.

Об'єкт

Двоповерховий пентхаус по вул. Чорновола 29 а.

Площа

367 м².

Поставлені клієнтом завдання

Створити в дворівневій квартирі комфортний для проживання мікроклімат.

Запропоноване рішення

Ми запропонували встановити економічну систему припливно-витяжної вентиляції. Для охолодження змонтувати мультіспліт систему кондиціонування канального типу та інверторні канальні кондиціонери.

Встановлене обладнання

1. Припливно-витяжна вентиляційна установка з рекуперацією тепла Salda Smarty 4X P, розрахована на 450 м куб.
2. Одна инверторна мультіспліт система кондиціонування Mitsubishi Electric на 3 внутрішніх канальних блоки.
3. Чотири інверторних канальних кондиціонера Mitsubishi Electric.

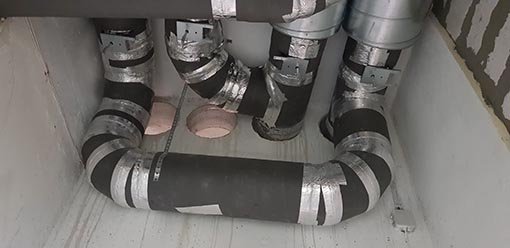

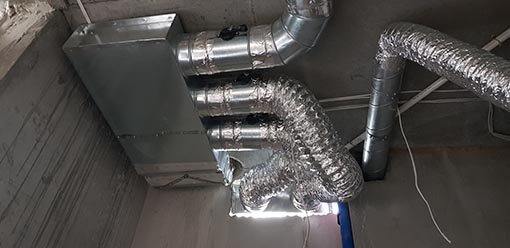

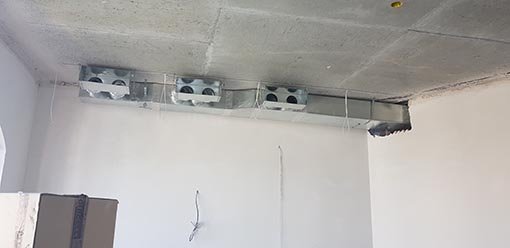

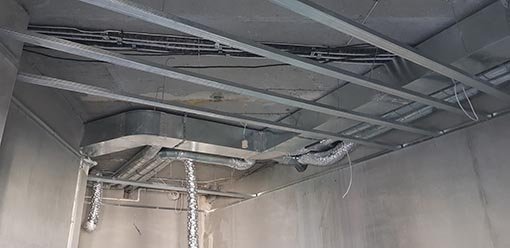

Вентиляційну машину ми розмістили за межами квартири, в технічному приміщенні, під стелею. Після клапанів встановили 4 шумоглушника, правильно розрахували швидкість руху повітря по повітроводам, в результаті вся система вентиляції у всій дворівневій квартирі не створює жодного шуму.

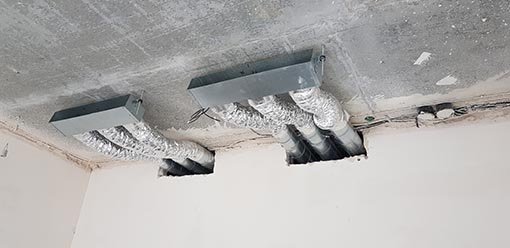

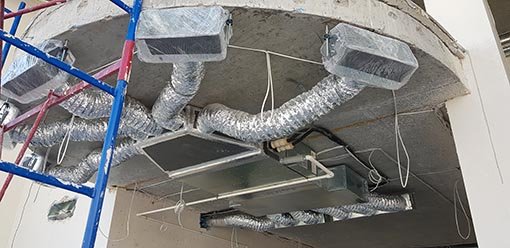

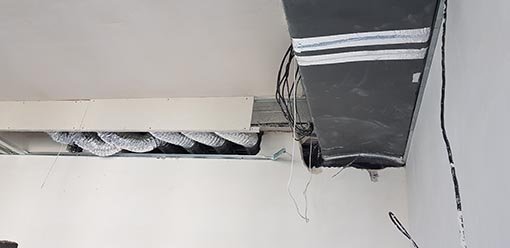

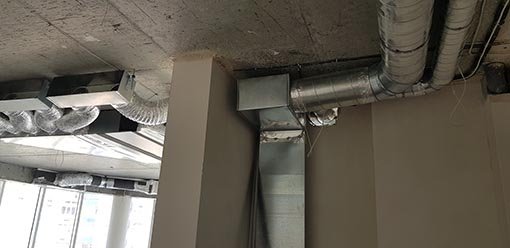

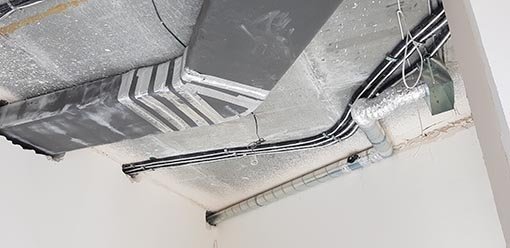

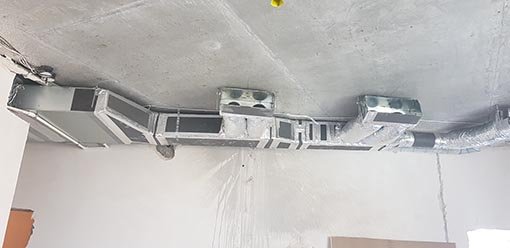

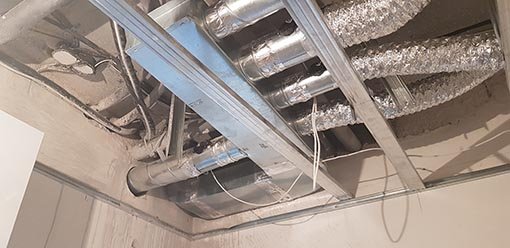

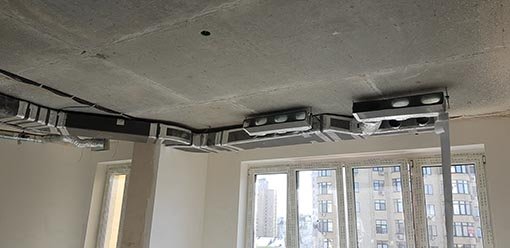

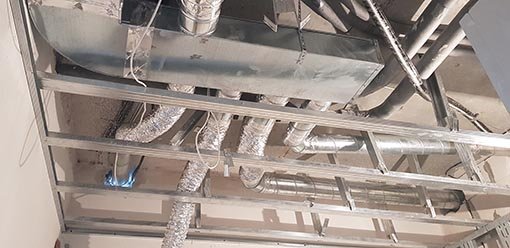

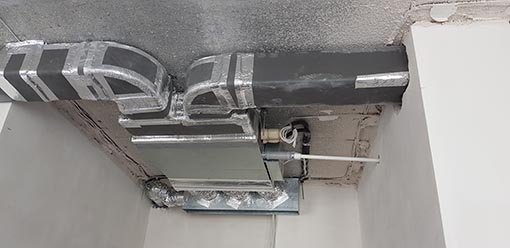

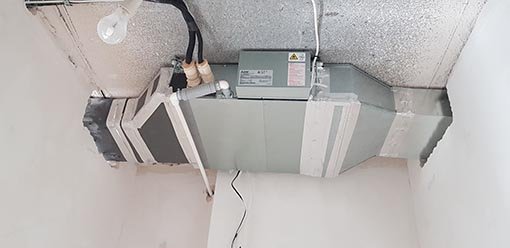

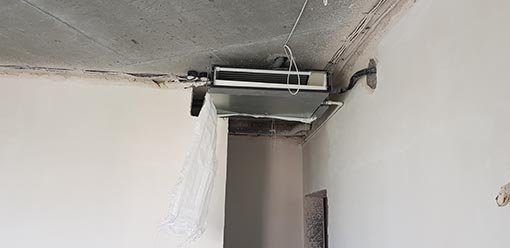

Внутрішні блоки канальних кондиціонерів ми розташували за фальшстелею, про їхню присутність можна здогадатися лише по повітророзподільним решіткам. Зовнішні блоки кондиціонерів ми встановили на даху. Тут же виходять 2 повітроводи: через один забирається свіже повітря з вулиці, а відпрацьоване викидається назовні через інший, розташований далеко від нього.

Нестандартне проектне рішення

На етапі проектування вентиляції ми застосували нестандартне рішення, яке дозволило трохи зменшити капіталозатрати та істотно знизити експлуатаційні витрати. Ми умовно розділили цю дворівневу квартиру на дві абсолютно незалежні одна від одної функціональні зони: перший поверх з вітальнею і кухнею, де мешканці проводять велику частину часу, і другу, де знаходяться хазяйська і дитячі спальні. Потім підібрали вентиляційну машину в 2 рази меншої потужності, ніж необхідно при одночасній подачі повітря в обидві зони, та оснастили її клапанами змінної витрати повітря, які управляються за допомогою невеликого контролера.

Що це дало в результаті: протягом дня очищене, підготовлене повітря повноцінно подається на перший поверх, і в невеликій кількості – на другий. Увечері все воно направляється на другий поверх. При такому технічному рішенні виявилося досить невеликої вентиляційної установки, яка працює на своїй звичайній потужності, не збільшуючи продуктивність. Просто повітря подається то на перший поверх, то на другий. При цьому його обсяг залишається незмінним, встановлюється калорифер меншої потужності, а витрати в процесі експлуатації скорочуються вдвічі. Як наслідок – система вентиляції окупається набагато швидше.

Особливості об'єкту

На етапі монтажу вентиляції нам треба було вирішити 3 складних завдання.

1. Велика кількість бетонних стін, крізь які потрібно було прокласти повітроводи. Щоб спростити рішення цієї задачі, ми запросили фахівців, які вирізали отвори методом алмазного різання.

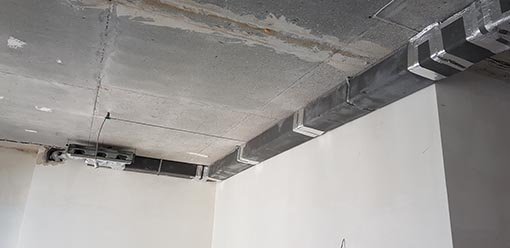

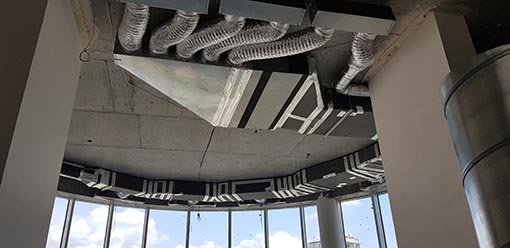

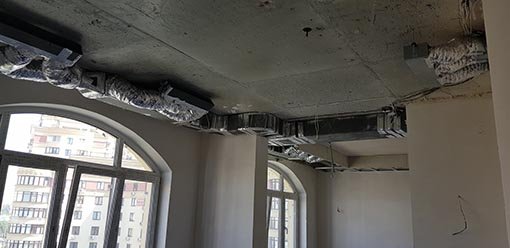

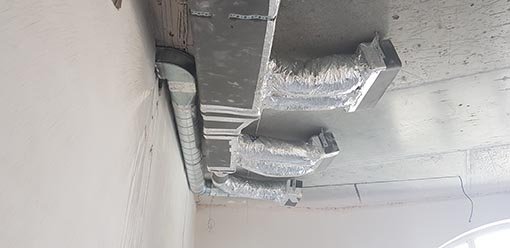

2. Маленька відстань від верхньої точки арочного вікна до стелі – всього 24 см. У цей простір потрібно було вмістити повітроводи разом з гіпсокартонною стелею. Крім того, господиня пентхауса просила нас не дуже опускати стелі. Тому ми змонтували повітроводи за допомогою ніпелів, а не фланців, як це зазвичай робиться. Така технологія монтажу займає трохи більше часу, зате дозволяє максимально зберегти висоту приміщень.

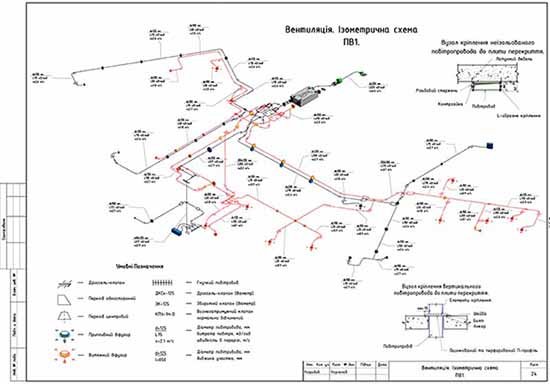

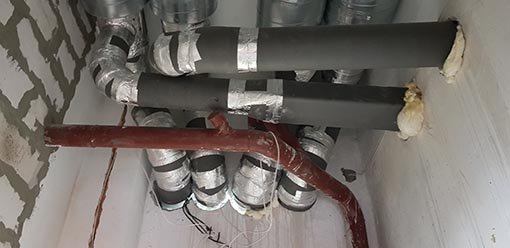

3. Третя особливість – нам потрібно було змонтувати повітроводи між існуючими трубами водопостачання на першому поверсі, і зливової каналізації на другому. Тому на стадії проекту ми їх промалювали прямо в програмі, і проектували мережу повітроводів так, щоб прокласти їх між цими трубами. Такий підхід забезпечив високу швидкість установки, так як всі поворотні деталі були заздалегідь розраховані, виготовлені та доставлені на об'єкт. В іншому випадку довелося б їх заміряти за місцем і замовляти поетапно.

Який результат отримав наш клієнт

В результаті реалізовані системи вентиляції та кондиціонування створюють очікуваний мікроклімат в квартирі, і працюють вони практично безшумно. Крім того, за рахунок перемикання клапанів змінної витрати повітря, рекуперації тепла та інверторних моделей кондиціонерів економія електроенергії досягає 80%.

Після ремонту

Терміни проектування та установки

Написання проекту – 3 тижні. Монтажні роботи – 3 тижні. Пуско-наладка – 1 день.

Що далі

Цей об'єкт, як будь-який з наших об'єктів, після пуско-налагодження ми беремо на гарантійне, післягарантійне та сервісне обслуговування.

Автор проекту

Андрій Харланов.
